مر معنا في الدروس السابقة طريقة التحويل اتوماتيكيا بين مصدري تغذية كهربائية وغالبا التحويل يكون بين تيار العمومي وتيار المولد
وبما ان التحويل يتم اتوماتيكيا فلابد من تشغيل وإطفاء المولد اتوماتيكيا
عملية تشغيل وإطفاء المولد اتوماتيكيا تتم بطريقتين حسب نوع المولد وما اذا كان مجهز بلوحة بروتكشن أم لا
الطريقة الأولى
وهي طريقة قديمة يتم اللجوء إليها عندما يكون المولد غير مجهز بلوحة بروتكشن للتشغيل الاتوماتيكي
وهي عبارة عن دائرة تحكم تعمل عند غياب التيار العمومي
مكونات الدائرة والفائدة من كل مكون
1- فيوز 1 أمبير
لحماية دائرة التحكم من التيارات العالية ومن الشورت سيركت

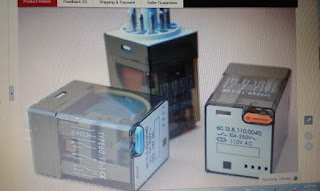

2- ريليه كويل 12 أو DCV 24 حسب عدد بطاريات المولد عدد2
الريليه الأول يستخدم لتشغيل الكونتاك (البطال) وتشغيل طلمبة الوقود
الريليه الثاني يستخدم لتشغيل المارش (محرك السلف )
3- تايمر فلاشر (محاولات) كويل 12 أو 24 VDC
يستخدم لتشغيل المارش ثواني ثم يفصل ثواني
هكذا يبقى يشتغل حتى يشتغل المولد
4- ريليه كويل 220V عدد 2
الريليه الأول
يتم تغذيته من تيار المولد يستخدم لايقاف تايمر الفلاشر عن تشغيل المارش بعد نجاح تشغيل المولد
الريليه الثاني
يتم تغذيته من تيار العمومي يستخدم لتمرير تيار البطارية عند غياب التيار العمومي و فصله عند عودة التيار العمومي
نظرية عمل الدائرة
عند غياب التيار العمومي يعود الريليه R1 الى وضعه الطبيعي وتعود نقطته المغلقة الى وضع الإغلاق فيمر تيار البطارية ويصل الى اى ملف الريليه R3 فيشتغل ويشغل معه الكونتاك ( البطال) وطلمبة الوقود
ايضا يصل تيار البطارية الى ملف تايمر الفلاشر فيشتغل فيغلق نقطته فترة زمنية 5ثواني ثم يفتحها فترة زمنية 15 ثانية مثلا وعندما يغلق نقطته يمر تيار البطارية ويصل الى ملف الريليه R4 فيشتغل ويشغل المارش
فاذا تم تشغيل المولد وخرج كهرباء يصل تيار المولد الى ملف الريليه R2 فيشتغل ويفتح نقطته المغلقة ويقطع تيار البطارية عن ملف التايمر فيتوقف عن تشغيل المارش
فاذا عاد تيار العمومي يصل الى ملف الريليه R1 فيشتغل ويفتح نقطته المغلقة ويقطع تيار تيار البطارية عن الريليهR3 فيتوقف ويوقف معه الكونتاك وينطفأ المولد
الطريقة الثانية
وهي الطريقة الحديثة وهي عندما يكون المولد مجهز بلوحة بروتكشن
هذه اللوحة يوجد فيها نقطة تسمى ريموت ستار
وهي نقطة مفتوحة اذا اغلقت يشتغل المولد بعد تهيئته على وضع اتوماتيك
طريقة توصيل نقطة ريموت ستار
كما ذكرنا فإن نقطة ريموت ستار هي نقطة مفتوحة اذا اغلقت يشتغل المولد بعد تهيئته على وضع اوتو
هذه النقطة يمكن ان نربطها بدائرة ATS مع تيار العمومي
ممكن توصل على نقطة مساعدة من كونتاكتور العمومي
وممكن تركيب اوكسليير نقطة مغلقة على كونتاكتور العمومي وتوصيلها اليه
وممكن تركيب ريليه يتم تغذيته من تيار العمومي وتوصيل نقطة الريموت ستار الى نقطة مغلقة من الريليه
المهم ناخذ نقطة مغلقة ونوصل اليها نقطة الريموت ستار
نظرية عمل نقطة ريموت ستار
يتم تهيئة المولد على وضع اوتو
فاذا غاب تيار العمومي يتم غلق نقطة ربموت ستار ويشتغل المولد بعد 5 ثواني
وعند عودة تيار العمومي يتم فتح نقطة ريموت ستار واطفاء المولد بعد دقيقة ونصف
