طريقة تركيب مكيف هواء سبليت

فيما يلي طريقة تركيب مكيف هواء سبليت

ويراعى ان لا يقوم بهذه المهمة الا الشخص المؤهل أوالفني المتخصص:

1- اختيار موقع تركيب الوحدة الداخلية
يجب اختيار مكان مناسب حيث يمكن تبريد جميع زوايا الغرفة
و ترك مجال كافي حول الوحدة لاجراء الصيانة
و عدم تركيب الوحدة فوق جهاز كهربائي مثل تلفاز أو غيره لكي لا يؤدي الى تلفه في حال حصل تسريب ماء
وينصح ان يكون في مكان قريب من موقع تركيب الوحدة الخارجية ( الكمبرسور ) لكي لا يستهلك مواسير نحاس

2- تأمين تغذية كهربائية الى موقع التركيب
ويجب أن تكون الأسلاك والقاطع مناسبة لحجم التكييف

فإذا كان المكيف قدرة 9000 أو 12000 BTU
يمدد له أسلاك 2.5 ملم ويركب قاطع 16 أمبير
واذا كان المكيف 18000 BTU
يمدد له أسلاك 4 ملم ويركب قاطع 20 أمبير
واذا كان المكيف 24000 أو 36000 BTU
يمدد له أسلاك 6ملم ويركب قاطع 30 أمبير

3- تأمين مهرب ماء 25ملم
ويفضل ان يكون موصل الى شبكة الصرف الصحي او مكان لا يسبب ضرر للجيران
وينصح ان لا تكون مسافة تمديده بعيدة وبأقل أكواع ممكنة مع مراعاة السرود

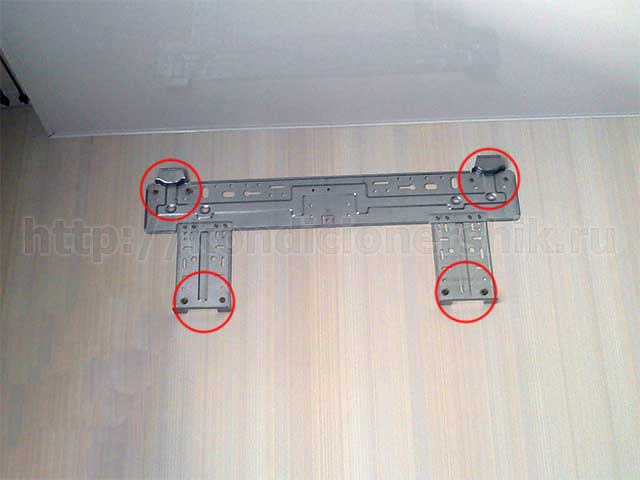

4- تثبيت حمالة الوحدة الداخلية
يتم تثبيت حمالة الوحدة الداخلية جيدا والتأكد من انها أصبحت ثابتة وقوية وتستطيع حمل المروحة
وعمل فتحة من خلالها في الجدار لتمرير مواسير النحاس

5- إختيار موقع تعليق جهاز التحكم عن بعد
يتم اختيار موقع مناسب لجهاز التحكم عن بعد (ريموت كونترول ) وتثبيت الحمالة المخصصة له
ويفضل عدم إلغاء حمالة جهاز االتحكم للمحافظة عليه وعدم اضاعته او تلفه

6- إختيار موقع مناسب للوحدة الخارجية (الكمبرسور )
ويفضل ان يكون في مكان سهل الوصول إليه للصيانة لاحقا
وان لايكون جهة الشرق وان يكون قريب على الوحدة الداخلية لعدم استهلاك مواسير نحاس وغيره
واختيار مكان مناسب لا يسبب خروج الهواء الساخن او الصوت في ازعاج الجيران
وعدم تركيب الوحدات الخارجية متواجهة

7- تركيب حمالة الوحدة الخارجية

والتأكد من أنها أصبحت قوية وتستطيع حمل الكمبرسور
وبعدها يوضع الكمبرسور عليها

8- تمديد مواسير النحاس بين الوحدتين
بحيث تمدد ماسورة 5ر0 بوصة للغاز و ماسورة 8/3 بوصة للسائل
يتم فرد مواسير النحاس بطريقة صحيحة و عزلها
بعازل مواسير نحاس سمك 5ر5 مم وعرض 50 مم
ويضاف إليها كابل مبروم 4× 1.5 للكنترول والباور بين الوحدتين
تثبت المواسير جيدا بواسطة ملاقط ورباطات بلاستيكية خاصة
ويراعى عدم الألتفاف الحاد والألتواء بالمواسير
وعدم تلوث نهايات المواسير

9- ربط مواسير النحاس ومهرب الماء في الوحدة الداخلية
ويتم توصيل ماسورة السائل أولا ثم ماسورة الغاز ويجب الربط أولا باليد ثم استخدام مفاتيح الربط
و من ثم تركيب الوحدة على الحمالة

10- ربط مواسير النحاس بالوحدة الخارجية

وبنفس الطريقة وفي حال كانت المواسير زائدة عن الطول تلف على شكل لوب منتظم بجوار الوحدة الخارجية

11-توصيل الأسلاك الكهربائية في الوحدتين
ويجب التأكد من فصل التيار الكهربائي ثم يتم رفع غطاء علبة الأسلاك وتوصيل الأسلاك في الوحدة الداخلية وكذلك سلك مصدر الكهرباء ثم اعادة تركيب غطاء علبة الأسلاك

أيضا يتم رفع غطاء علبة الأسلاك في الوحدة الخارجية ويتم توصيل الأسلاك ويجب اتباع تعليمات المصنع ثم اعادة تركيب الغطاء

12- إجراء عملية تفريغ الهواء (الفاكيوم)
وهنا عملية تفريغ الهواء فقط للوحدة الداخلية والمواسير
تتم عملية تفريغ الهواء (الفاكيوم) بواسطة مضخة خاصة

يتم توصيل خرطوم قياس الضغط الأيسر بالبلف في الوحدة الخارجية
و يتم توصيل خرطوم قياس الضغط بمضخة التفريغ

يتم تشغيل المضخة ويتم فتح الصمام الأيسر على مقياس الضغط (عكس اتجاه عقارب الساعة)
يتم ضخ الهواء من 8 إلى 10 دقائق وذلك بالنسبة لمكيفات الهواء الصغيرة (حتى 2.7 كيلووات )
و مسار مواسير قصير (حتى 5 أمتار)
وفي نهاية الضخ يغلق الصمام الأيسر لمقياس الضغط وبعد ذلك مباشرة توقف المضخة
ثم ينظر إلى قراءات مقاييس الضغط (يجب أن يقف السهم على -1)

ثم يتم فك خرطوم قياس الضغط الأيسر من مكيف الهواء
و هنا يجب أن يفك الخرطوم بسرعة وبانتباه لكي لا يتعرض الفني للاحتراق من الفريون
ويفضل ارتداء قفازات دائمًا
حتى المتخصصين ذوي الخبرة قد يعانون خلال هذه العملية

13-فتح بلوف الخدمة
يتم فتح كلا الصمامين في الوحدة الخارجية (عكس اتجاه عقارب الساعة) باستخدام مفتاح سداسي
وبعد ذلك يمكن تركيب سدات الصمامات

وتركيب مقياس الضغط لمراقبة ضغوط التشغيل

يتم تحديد ضغط الفريون فى المكيف وفقاً لنوع غاز الفريون نفسه مع مراعاة إختلاف درجات حرارة الطقس حيث يجب أن يكون ضغط الفريون في المكيف السبلت من فريون R-22 عند درجة حرارة 35 سليزيوس 68 Psi من ناحية السحب (اللون الأزرق بجهاز قياس الضغط) ويكون 250 Psi من جانب الطرد باللون الأحمر

والقراءة القياسية لفريون R-410a تكون من 115-120 Psi من الجانب المنخفض و410-420 Psi من الجانب المرتفع
