ألوان الأسلاك الكهربائية Electric wire colors

يتم استخدام الألوان في تمدايدات الأسلاك للتمييز بينها وقد اعتمد نظام ألون عالمي حسب المواصفة EIC العالمية
الا انه حدث تغيير في الفترة الأخيرة للألوان المعتمدة

ألوان الأسلاك حسب النظام البريطاني القديم

استخدم النظام البريطاني القديم ولغاية تاريخ 2006 م نظام للالوان الاسلاك
ولا يزال يستخدم في عدة دول الا انه اصبح غير مقبولا العمل به حسب المواصفة العالمية EIC
حيث كان يستخدم

نظام الثلاثة أوجه
اللون الاحمر للوجه الاول Line 1
اللون الاصفر للوجه الثاني Line 2
اللون الارزق للوجه الثالث Line 3
اللون الاسود للخط المحايد Neutral

نظام الاحادي الوجه
اللون الأحمر للخط الفاز Phase
اللون الاسود للخط المحايد Neutral

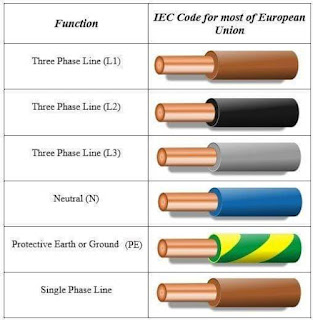

ألوان الأسلاك حسب النظام البريطاني الجديد
نظام الثلاثة أوجه
اللون البني للوجه الاول Line 1
اللون الاسود للوجه الثاني Line 2
اللون الرمادي للوجه الثالث Line 3
اللون الأزرق للخط المحايد Neutral

في نظام الاحادي الوجه
اللون البني للخط الفازPhase
اللون الازرق للخط المحايد Neutral

اما خط التاريض فبقي كما هو في النظام البريطاني ويستخدم له اللونان الاصفر والأخضر

مقارنة بين الوان النظام البريطاني القديم والوان النظام العالمي الجديد

مقارنة بين ألوان النظام الامريكي القديم والنظام الجديد

مقارنة بين ألوان النظام البريطاني والنظام الامريكي

رموز ألوان الأسلاك
